INSTALASI



-->

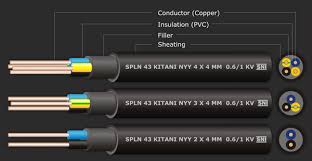

Jenis – jenis kabel listrik untuk instalasi bangunan
:
  1. Kabel NYA
Jenis kabel NYA bentuknya berinti tunggal dari bahan tembaga berisolasi PVC. Pemasangannya tidak boleh menempel dinding/tembok, tetapi boleh menggunakan rol isolator atau pipa instalasi listrik. Kabel NYA tidak boleh dipasang ditempat terbuka atau dibawah tanah.
  1. Kabel NYM
Jenis kabel NYM, mempunyai inti lebih dari satu, inti kabel dari tembaga, berisolasi PVC, selubung dalam dari karet, selubung luar dari PVC. Pemasangan kabel NYM boleh langsung menempel pada teembok tanpa menggunakan rol isolator/pipa instalasi. Pemasangan kabel NYM tidak boleh dipasang dibawah tanah dan tempat terbuka


  1. Kabel NYFGby
Jenis kabel NYFGby, kabel berinti tembaga, berisolasi PVC, selubung dalam dari karet, berperisai pita logam, selubung luar dari PVC, kabel jenis ini mempunyai inti lebih dari satu, dan mempunyai kekuatan mekanik tinggi.
Perlengkapan panel terdiri dari :
1.   Box panel
2.   Sakelar (penghubung) utama
3.   Sakelar pembagi
4.   Kawat penghantar
5.   Sambungan tanah(massa)

Adapun aturan aturan pembagian beban sebagai berikut :
1.      Untuk instalasi tiga fasa, bebannya harus dibagi serata mungkin atas fasanya.
2.      Instalasi ruangan yang memerlukan aliran listrik dengan ganggun sekecil mungkin, harus dihubungkan dengan lebih dari satu rangkaian titik akhir dan sedapat mungkin dengan fasa yang berbeda.
3.      Penerangan ruangan dengan lebih dari 6 titik lampu, penerangan harus dibagi sekurang –kurangnya dua kelompok dan sedapat mungkin dengan fasa yang berbeda

Untuk jaringan tiga fasa di bedakan dengan dengan huruf :
  • Fasa R, kawat hantarannya warna merah
  • Fasa S, kawat hantarannya warna kuning
  • Fasa T, kawat hantarannya warna hitam
  • Kawat nol warna biru, kawat ground  warna kuning setrip hijau.
